3D Printed Lens Mount Adapter
D.Zuiko 1:2.8 f=3cm to SONY-E
3D Printed Lens Mount Adapter(3D-PLeMA)
No.038
D.Zuiko 1:2.8 f=3cm to SONY-E
アダプター
アダプターを利用し、マウントのないレンズを SONY-E 化した状態
Olympus Pen EES 用レンズ「D.Zuiko 1:2.8 f=3cm」を SONY-E マウントに変換するアダプタです。

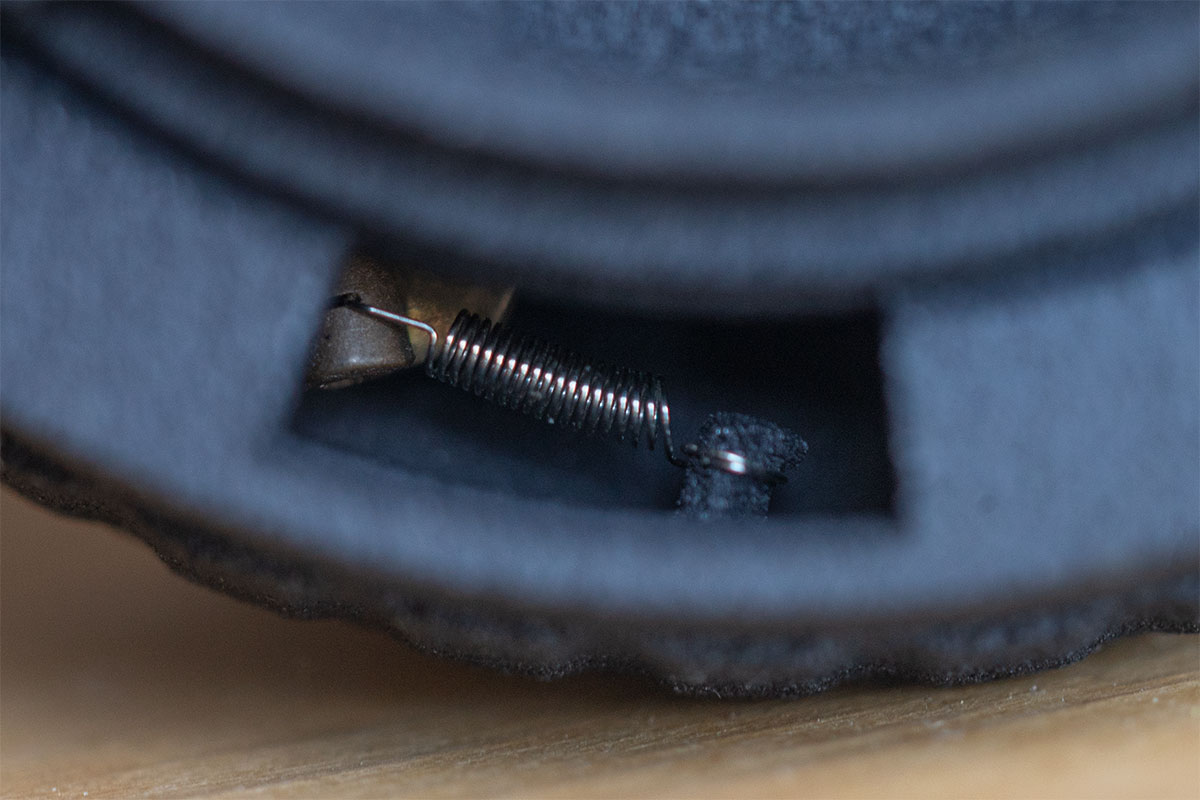

絞り連動用に装着されていたバネを、写真のように引っ掛けることで、絞りをリングで調整できるようになります。
アダプタ経由で L-Mount 化したレンズで撮影した写真
2021年02月27日 / 江東区 台東区 / Olympus D.Zuiko 1:2.8 f=3.5cm
3D Printed Lens Mount Adapter 以外に必要なもの
プロジェクターから取り出したレンズ
レンズを固定していたネジ 3 本
絞り連動用に装着されていたバネ
注意点
レンズをアダプタに装着する際は、絞りクリックの為の出っ張った部分をまずアダプタ内側に入れ、その後アダプタの切り欠き部分から上の写真のバネを引っ掛ける箇所を通し、180度反転させると上の写真の状態になります。
バネは予めレンズ側に引っ掛けておき、最後に窓からピンセット等でアダプタ側の出っ張りに引っ掛けるとセットし易いです。
3D Printed Lens Mount Adapter は、3D プリンタで制作するアダプタです。アダプタのモデリング時は 0.1mm 以下で調整をしていますが、実際にアダプタを出力する DMM や Shapeways の機材変更や機材のコンディションにより、できあがりに若干差異が出ることがあります。具体的にはネジ山が渋かったり、厚みに差異が出るなどですが、厚みに関しては削るないし厚紙等を挟む、ネジ山の渋さは細いヤスリなどでネジ山の溝を削る、などである程度対処は可能です。ボディやアダプタに負担をかけない為にも無理にねじ込んだりしないようご注意ください。
購入はこちらから
DMM.make から購入
